配置间接钢筋混凝土核心面积取值定义

课程 钢筋混凝土结构
1

  • 教材：叶见曙. 结构设计原理（第4版），人民交通出版社，2018

  • 问题描述

    在局部承压中，在局部承压区内配置间接钢筋，从而提升了局部承压区的的抗裂性和极限承载能力。其中，间接钢筋方格网的混凝土土核心面积 A_\mathrm{cor} 如何定义，在教材中似乎未有明确定义。

    A_\mathrm{cor} 的定义涉及方格网外，还涉及螺旋形钢筋情况 d_\mathrm{cor} 未作详细说明。见教材第 241 页。

    在例10-1中，在取值方格网尺寸时，采用了如下表述：

    根据图10-8规定，间接钢筋设置见图10-10，图中 l_1= 500\ \mathrm{mm} , l_2 = 600\ \mathrm{mm} ， l_2 > l_1 。

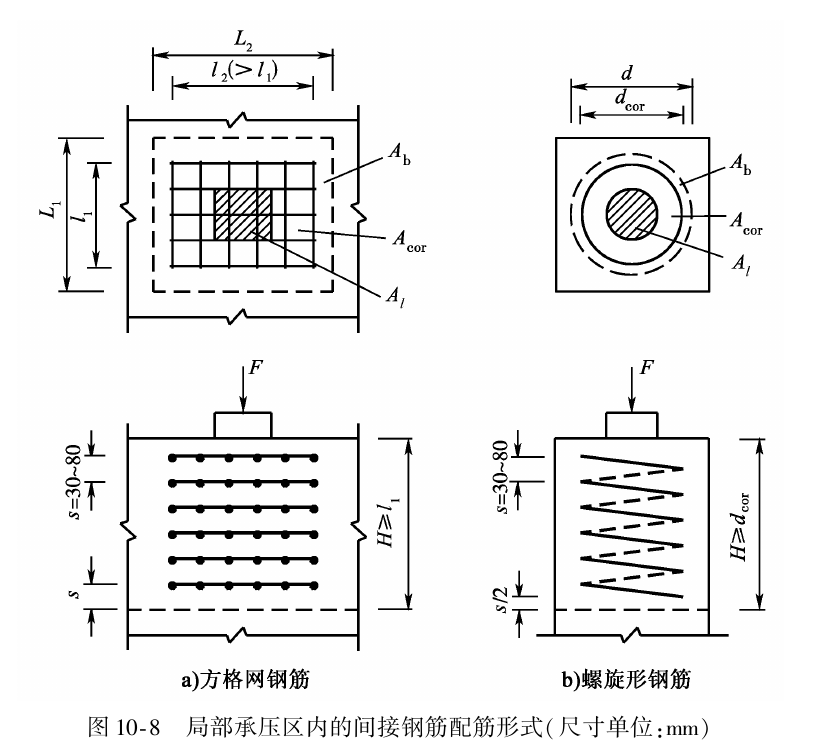

    图10-8如下：

    图中并未说明 l_2 和 l_1 取值定义。

    请说明在方格网钢筋和螺旋钢筋两种情况下 A_\mathrm{cor} 是如何定义的。
