桥梁伸缩缝

美国特拉华纪念大桥更换伸缩缝

  • 名称:美国特拉华纪念大桥(Delaware Memorial Bridge)

  • 位置:位于特拉华州纽卡斯尔市。

  • 基本结构:由平行的2座悬索桥组成,全长1 112.5 m,主跨长655.32 m,通航净高53 m。2座桥均宽18 m,桥面布置单向4车道,每日车流量超10万辆次。

  • 问题描述

    • 特拉华纪念大桥上共有25处伸缩缝,每处伸缩缝长8 m,全桥伸缩缝长度累计达200 m;
    • 伸缩缝的位移量为0~40 mm;
    • 由于该桥伸缩缝病害严重,检查评估后决定将伸缩缝全部更换为PU树脂填充式伸缩缝。该类型伸缩缝可分车道快速施工,施工温度要求不高,凝固时间在3 h以内,对交通影响小;预留槽无需与混凝土桥面板额外锚固;表面平整度高,交界面不会产生通行噪音或者跳车噪音等,已广泛应用于新建桥梁和维修加固工程中。
  • 施工过程

    • 2022年9月在北行桥上进行了PU树脂填充式伸缩缝试安装,实施效果较好,因此对所有伸缩缝进行更换;

    • 第一阶段(2022年11月)更换了两幅桥50%以上的伸缩缝,工人采取8 h一班制,每处4个伸缩缝(共8 m长)需要1 d的时间安装。具体的施工工序包括

      • 3 h清洁以及钻角钢和伸缩缝盖板锚固孔;
      • 30 min安装伸缩缝盖板和EPDM密封条;
      • 30 min涂刷封闭底漆;
      • 45 min涂刷第2层PU树脂材料;
      • 45 min涂刷第3层PU树脂材料和表面整饰。
    • 特拉华纪念大桥采用UHPC修复了桥面板,封闭底漆在铺装UHPC覆盖层时就已经凝固。硬化的UHPC材料经过喷砂凿毛使表面粗糙,以保证与伸缩缝材料粘结良好;

    • 第一阶段的伸缩缝更换2022年11月22日完成;

    • 剩余的伸缩缝更换2023年11月完成。

  • 名词介绍

APJ 施工

Precast Plug Joint

拍摄脚本

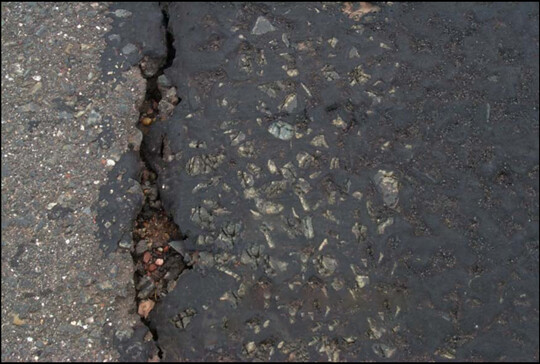

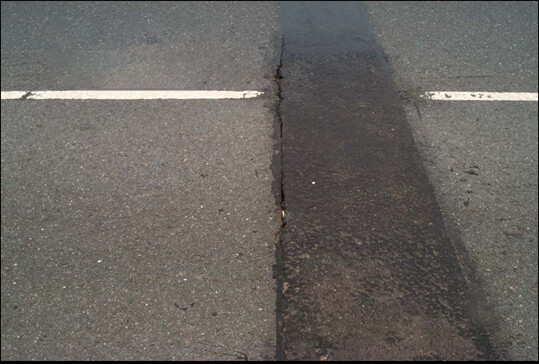

  1. 原桥伸缩缝
    • 内容:原桥伸缩缝病害
    • 用途:与新伸缩缝作对比
    • 要点
      • 横向、竖向各一张
      • 拍摄原伸缩缝局部病害,近景显示
      • 拍摄桥梁整体照片若干张,要远景斜视
      • 拍摄桥梁铭牌(在桥梁护栏上)

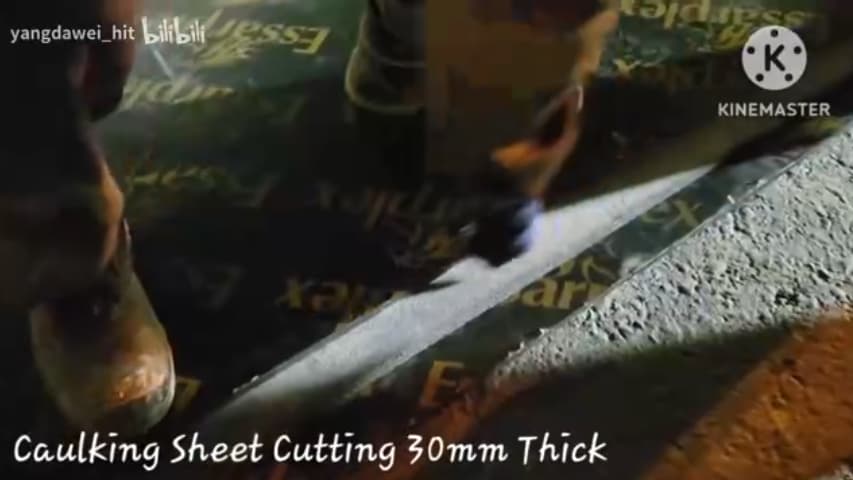

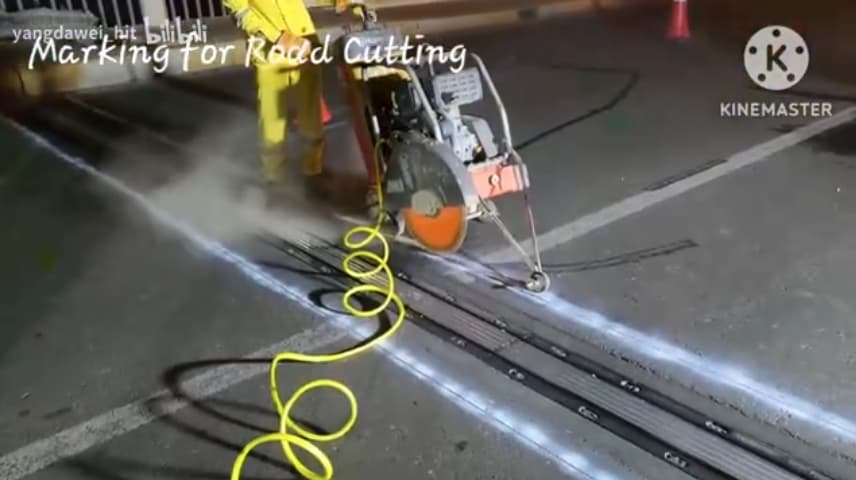

  1. 伸缩缝切割
    • 内容:原桥伸缩缝切割清理沟槽
    • 用途:说明准备工作
    • 要点
      • 横向若干张
      • 切割中画线并喷上白漆,使其在画面中有清晰显示

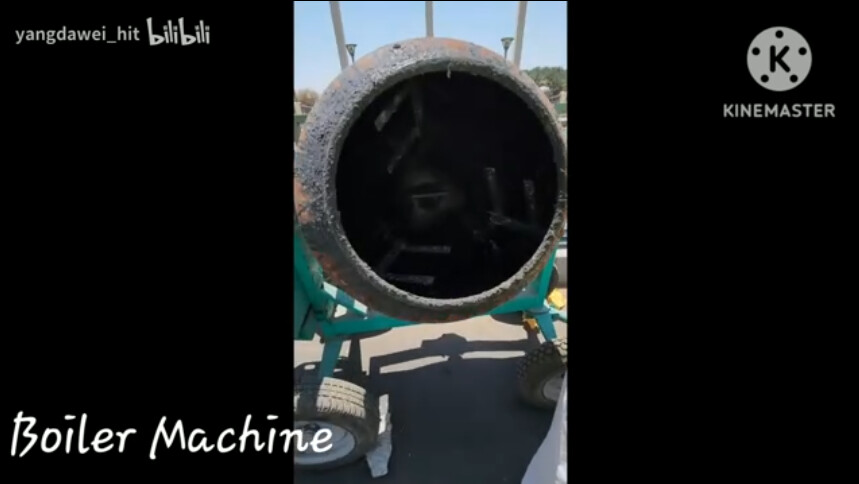

  1. 混合料拌制
    • 内容:PU混合料拌制机具、仪器、料体
    • 用途:说明拌料过程
    • 要点
      • 横向若干张
      • 手机拍摄时要横屏拍摄,速度不要过快
      • 下面的截图采用了竖屏,是个错误示范
  1. 粘合面清理
    • 内容:显示人工用砂纸、毛刷清理粘合面
    • 用途:说明浇筑准备过程
    • 要点
      • 横向若干张

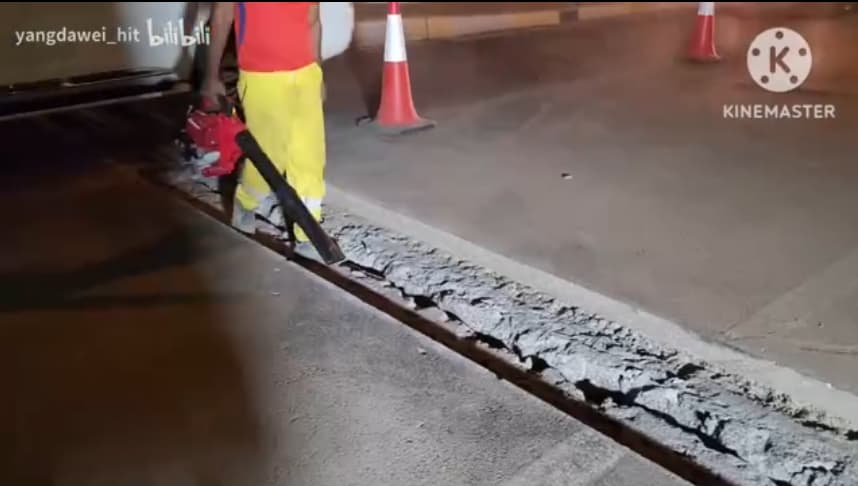

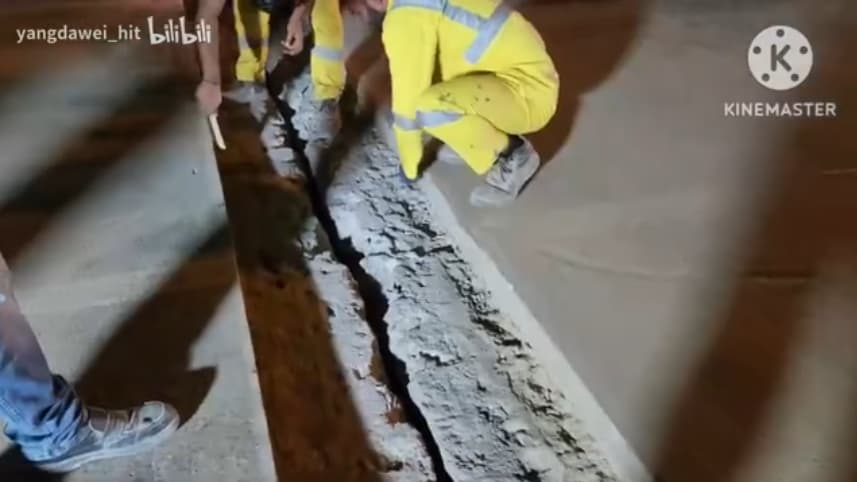

  1. 沟槽清理
    • 内容:施工人员用风机等清理沟槽
    • 用途:说明沟槽清理过程
    • 要点
      • 横向若干张

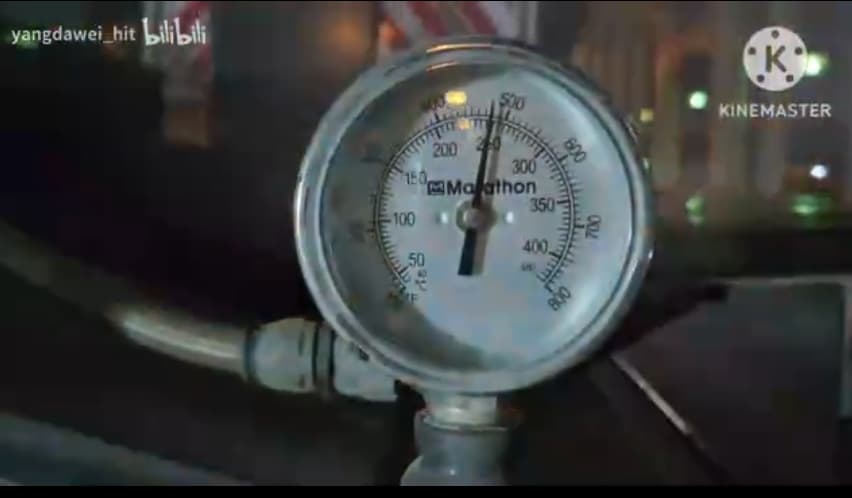

  1. 伴合料生成控制
    • 内容:伴合料在生产中各项指标控制
    • 用途:说明沟伴合料制备的严谨
    • 要点
      • 横向若干张
      • 注意细节的近景拍摄
  1. 植筋

  2. 安装泡沫填充体

  3. 安装定型钢模

  4. 伸缩缝切缝边缘胶带保护

    • 内容:粘帖胶带
    • 用途:显示工作细致,为未来美化做准备
    • 要点
      • 横向若干张
      • 注意细节的近景拍摄

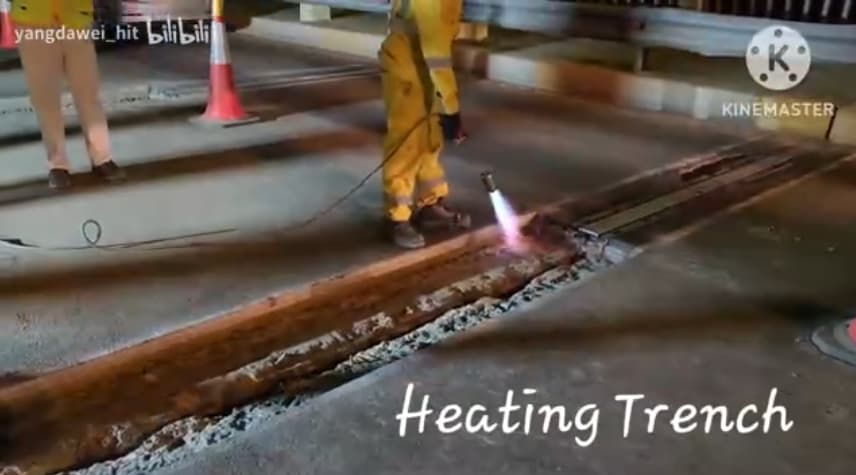

  1. 烘干沟槽或防水处理
  • 内容:烘干沟槽或防水处理
    - 用途:显示现场注意事项
    - 要点
    • 横向若干张
  1. 浇筑PUC锚固区

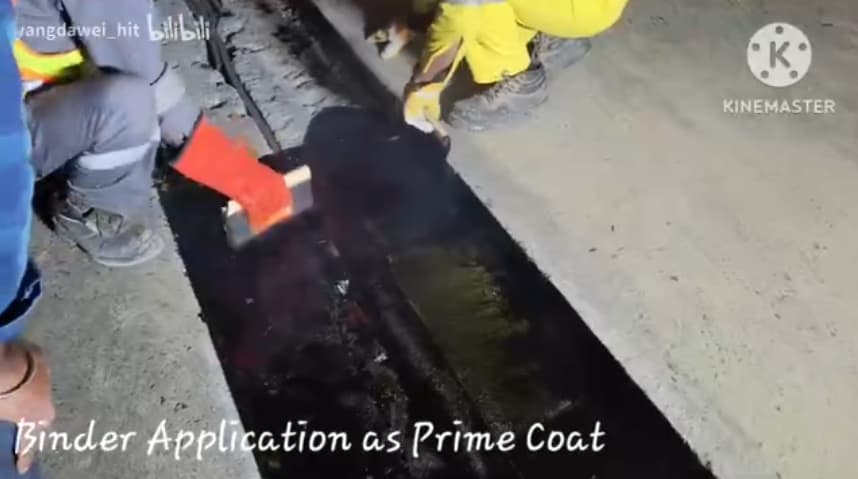

  2. 粘结层涂刷

  • 内容:涂刷粘结层
    - 用途:显示浇筑前的准备
    - 要点
    • 横向若干张
  1. 安装T型跨缝钢板

  2. 预压PU弹性体

  • 内容:烘干沟槽或防水处理
    - 用途:显示现场注意事项
    - 要点
    • 横向若干张
    • 机器整体照片一张
    • 压缩PU条细节近景一张
    • 安装整体照片一张

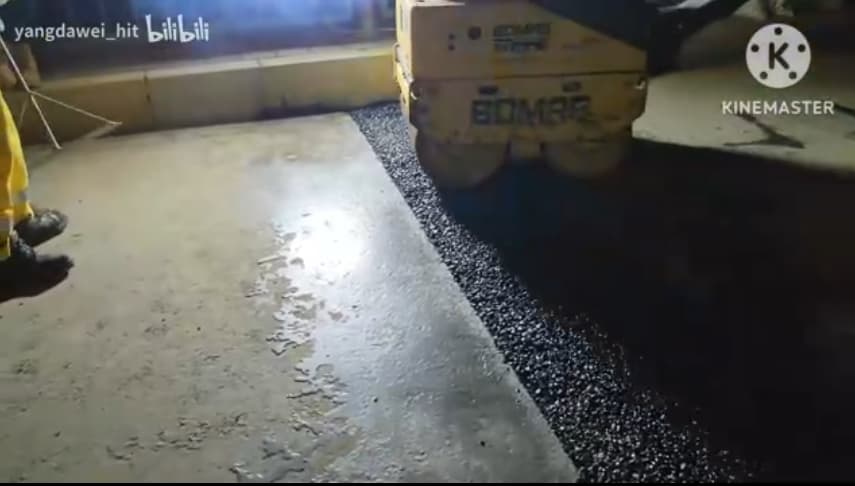

  1. PU弹性体压实
  • 内容:PU弹性体压实
    - 用途:显示安装后的处理
    - 要点
    • 横向若干张

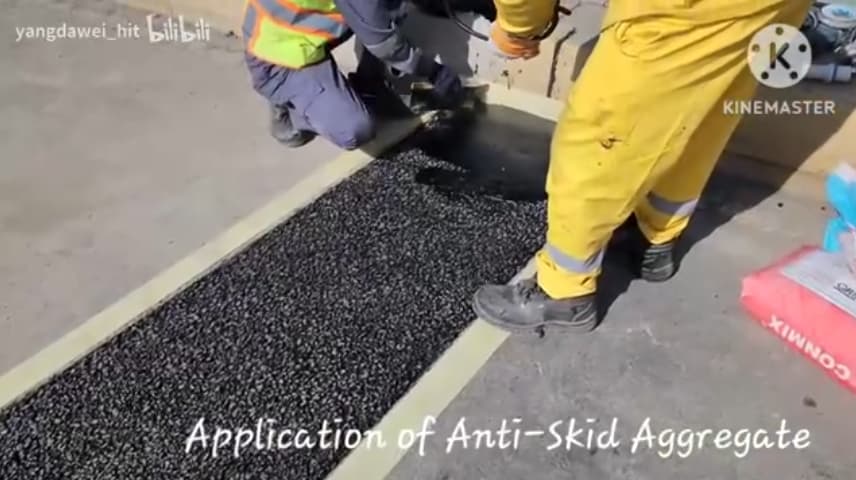

  1. 清理绑带、美化伸缩缝

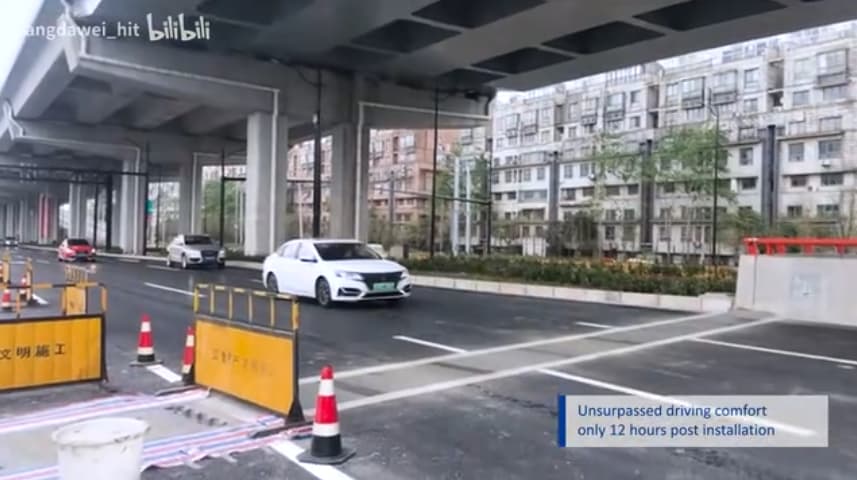

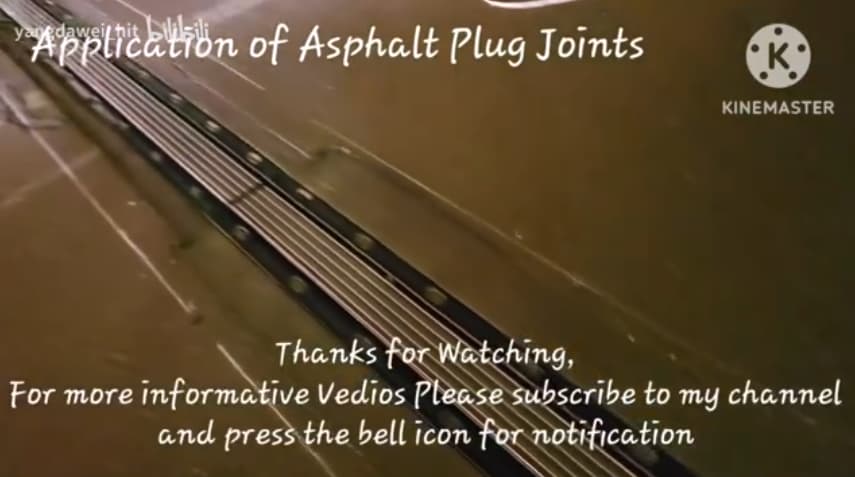

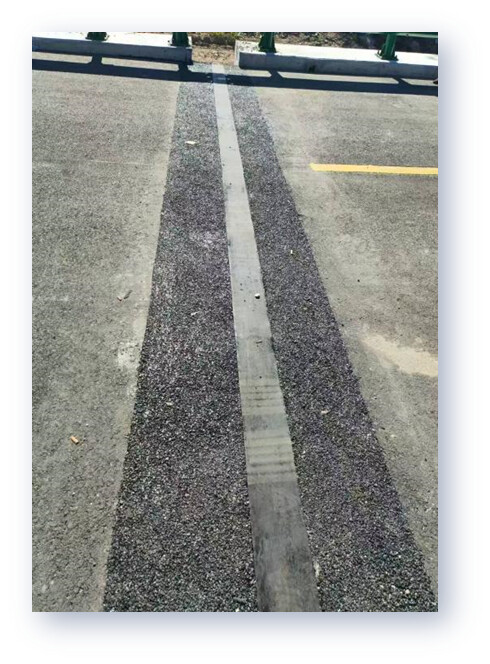

  1. 完工后效果
    • 内容:完工后整体效果
    • 用途:与旧伸缩缝作对比
    • 要点:横向、竖向各一张
